病毒的衣壳结构

病毒的结构

病毒是由核衣壳（核心core与衣壳capsid）、包膜envelope（包膜病毒拥有，脂质双分子层来自宿主，糖蛋白中的糖基化修饰来自宿主，蛋白由病毒编码）、其他结构（包括基质蛋白、触须等）构成。衣壳由壳粒构成，根据构成壳粒数目与排列方式的不同可以分为

①螺旋对称型：正黏病毒科、副黏病毒科、弹状病毒科

②二十面体对称型：多数病毒

③复合对称型：痘病毒、噬箘体

需要指出的是，二十面体对称型并非单指正二十面体结构，后者仅为T=1时壳粒的排列方式。下面对二十面体对称型相关内容展开详细介绍。

包膜病毒的结构

欧拉公式的证明

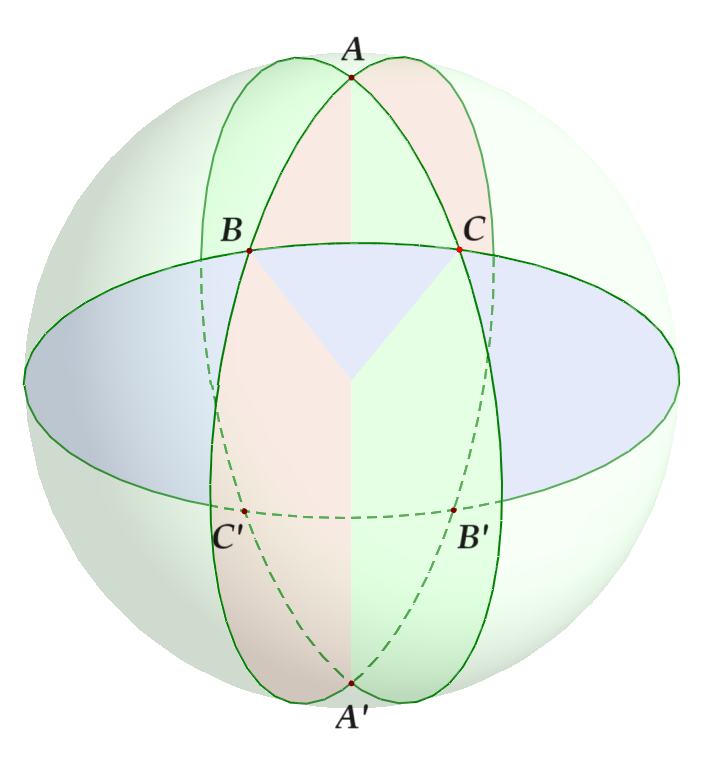

这里引用勒让德的证明方法，如下图所示，不妨假设R=1，则S球=4πR^2=4π。我们先来考虑如何计算一个球面三角形的面积，做该球面△ABC的三个弧所对应的三个过圆心的大圆。三个顶点A, B, C的对径点（antipodal point）分别是A', B', C'，它们也组成一个球面三角形△A'B'C'，面积与△ABC相同。两条大圆AB与AC必相交于点A的对径点A'，于是∠A 张成一个月牙面ABA'C，而∠A的对顶角在球的另一面也张成一个月牙面AB'A'C'。

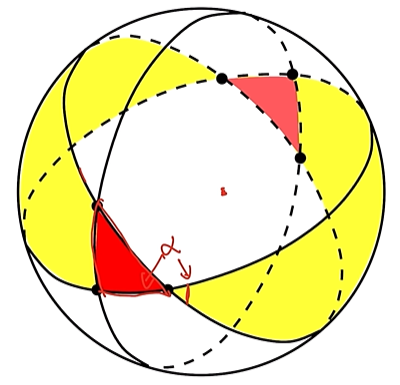

这里不太方便理解，所以找了另一张图进行更直观的表现，这两个月牙面即图中的红面与黄面。

图3

不难发现该双月牙面的面积与夹角α成正比，且在α=π时双月牙面即为球面，故其面积之和等于球面的α/π倍，即4α。同理，∠B及其对顶角也分别张成两个月牙面BAB'C和BA'B'C'，面积之和等于球面的β/π倍即4β；∠C及其对顶角也分别张成两个月牙面CAC'B和CA'C'B'，面积之和等于球面的γ/π倍即4γ。这6个月牙面覆盖了整个球面，但若相加计算球面面积时因只需2个红色面积实际上却加了6次，因此4α+4β+4γ-4 $S_{Δ A B C}$ = 4π，即 $S_{Δ A B C}$ = α+β+γ-π。

接下来进行数学归纳：对于球面n边形，其可以划分为n-2个球面三角形，故S_n=内角和（(n-2)π）-nπ＋2π。

最后对多面体进行单位球的球面投影。接下来要用到的几个缩写如下：

V	Vertices (单数：Vertex)	顶点（数）
E	Edges (单数：Edge)	棱（数）/边
F	Faces (单数：Face)	面（数）

表1

由于投影到整个球面，故S_n=4π。对于每一个顶点，其周围的角的角度之和为2π（微分曲面近似于平面），故内角和可以等价于所有顶点周围的角的和，即2πV。n为多边形边数，对应到投影的球面而言即为E，且E属于两个多边形，故nπ=2Eπ。共有F个面参与贡献，故Σ2π=2πF。综上可以得到2πV-2πE+2πF = 4π，化简得V-E+F=2，此即欧拉公式。

正多面体为什么只能有五种

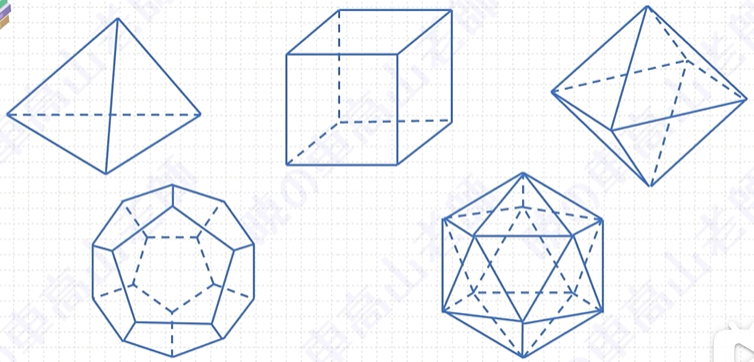

下面运用欧拉公式证明为什么正多面体只能是正四面体、正六面体、正八面体、正十二面体、正二十面体。

正多面体的定义为每个面均为正多边形且多面角均相同的多面体，设正多边形边数为n，每个顶点发出的棱数为m，易得m，n≥3。由于每两个面共用一条棱，故E=nF/2；由于一条棱上有两个顶点，故E=mV/2。带入原公式整理可得 $\frac{1}{m} + \frac{1}{n} - \frac{1}{2} = \frac{1}{E}$ ，E＞0。下面就该公式进行分析。

若m，n＞3，则 $\frac{1}{m} + \frac{1}{n}$ ＜2×1/4=1/2，E＜0，违反题设，故m，n中至少有一个必须为3

m=3时，n<6，故n=3,4,5，即正四面体，正六面体，正十二面体

n=3时，m=4,5，即正六面体，正二十面体

图4

由此也可以看出除T=1的衣壳外其余衣壳均非正多面体，仅为每个面均为正三角形。

T值（三角剖分数）

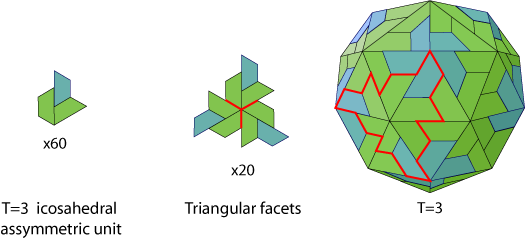

T值反映了病毒衣壳的大小与结构复杂度。在二十面体对称的病毒衣壳中，基本的化学结构单元（不对称单元）被称为原聚体（Protamer）。多个原聚体会自组装成在电子显微镜下可见的形态学亚基——壳粒（Capsomere）。

根据 Caspar-Klug 的准等价理论，为了构建大于 T=1 的封闭二十面体球壳，原聚体会主要组装成两种壳粒结构：其一是五聚体（Pentamer），位于二十面体骨架的 12 个顶点处，每个五聚体由 5 个原聚体环绕五重对称轴构成；其二是六聚体（Hexamer），分布在面和棱上，每个六聚体由 6 个原聚体环绕六重（或准六重）对称轴构成。

因此，二十面体网格结构可以被视为由这 12 个五聚体以及数量不等的六聚体共同拼接而成。这种排布可以用两个非负整数 h 和 k 来精确描述（其中 h ≥ 1 且 k ≥ 0）。该结构可以这样理解：从一个五聚体的中心出发，在由六聚体构成的网格上走 h 步，逆时针旋转 60 度，再走 k 步，即可到达下一个相邻的五聚体（单位步数即定义为跨越相邻两个壳粒中心的距离）。

衣壳的三角剖分数 T 定义为：

$T = h^{2} + h \cdot k + k^{2}$

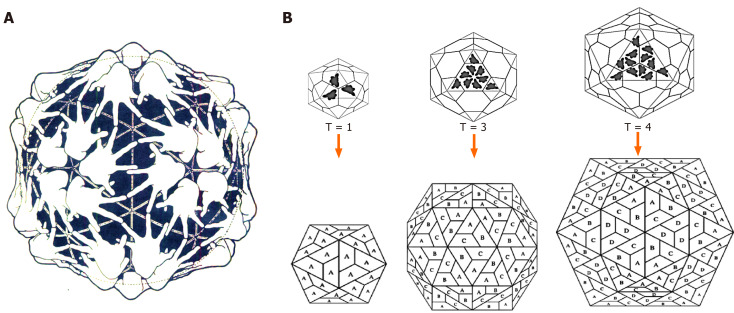

当 T=1 时，即 (h,k) = (1,0)，衣壳完全由 12 个五聚体构成（共 60 个原聚体），不包含六聚体。整体二十面体结构展现出严整的旋转对称性：顶点处为五重对称，棱处为二重对称，每个三角形面的中心处为三重对称。

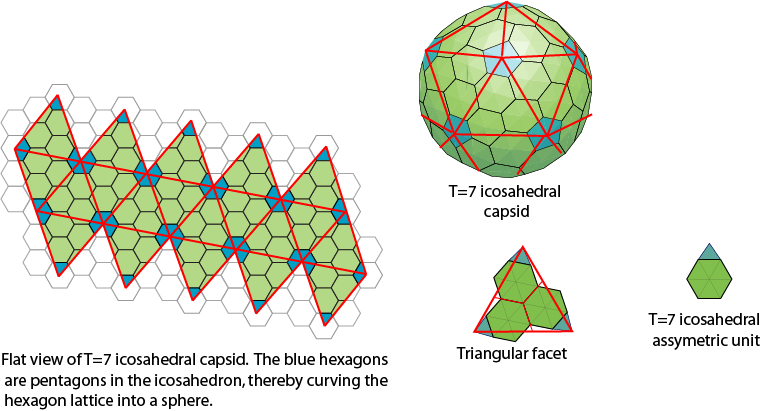

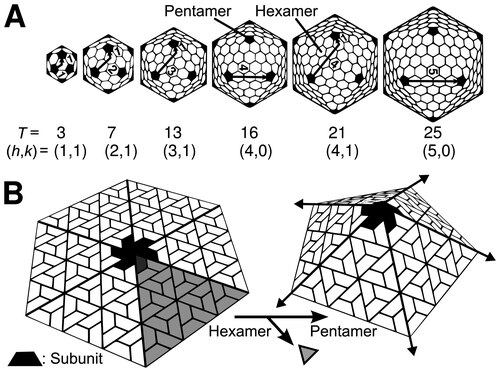

五邻体与六邻体结构以及h，k的示意图

（h，k）自由组合造成的衣壳手性

在平面六边形网格中，当我们从原点 O（第一个五邻体）出发，通过向量 $\vec{L}$ = h $\vec{a}_1$ + k $\vec{a}_2$ 寻找下一个五邻体顶点 P 时，整数对 (h, k) 的自由组合不仅决定了衣壳的大小（T 值），还决定了衣壳的空间取向。

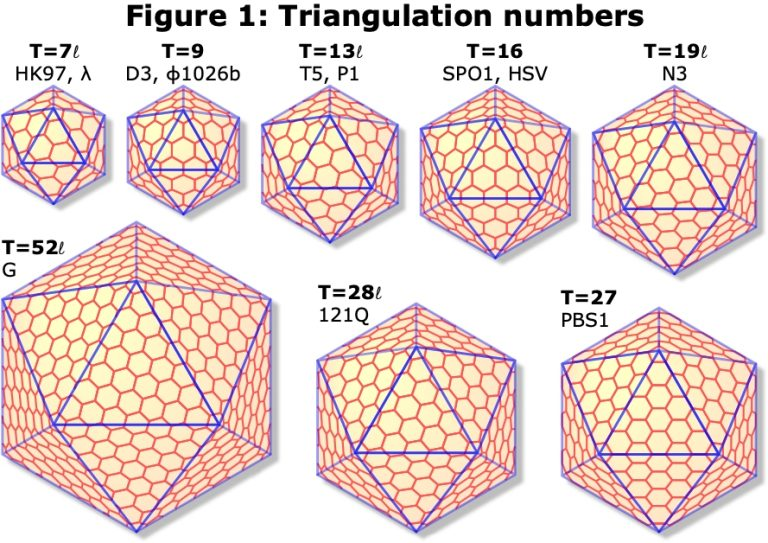

当 h ≠ k 且 k ≠ 0 时（如 T=7 对应的 (2,1) 或 T=13 对应的 (3,1)），这条在网格上“先走 h 步、再转弯走 k 步”的路径会产生两种互为镜像、但无论如何旋转都无法完全重合的结构，这就是衣壳的手性（Capsid Chirality / Handedness）。手性衣壳所对应的结构被称为“斜切型（Skew class）”，即 T = 7, 13, 19, 21, 31 …… 时，衣壳才会展现出手性异构。

1. 手性的数学分类：左手与右手

在结构病毒学中，根据 (h, k) 路径的相对走向，手性衣壳被严格划分为两种手性形式：

右手型（Dextrorotatory, 简称 D 型）： 对应路径 (h, k)。在几何晶格上，表现为先沿主轴向量 $\vec{a}_1$ 走 h 步，然后逆时针旋转 60° 沿 $\vec{a}_2$ 走 k 步，习惯上记作 T = nD。
左手型（Laevorotatory, 简称 L 型）： 对应路径 (k, h)。在几何晶格上，表现为先沿主轴向量 $\vec{a}_1$ 走 k 步，然后顺时针旋转 60° 沿 $\vec{a}_2$ 走 h 步，习惯上记作 T = nL。

非手性（Achiral）衣壳： 当 k = 0（如 T=1 (1,0)， T=4 (2,0)）或 h = k（如 T=3 (1,1)）时，其路径刚好落在六边形网格的边界或正对角线上。这种衣壳具有完美的镜像对称面，因此没有左手和右手之分。

2. 生物学中的“单一手性选择”与案例

尽管在纯数学和物理能量上，左手型和右手型衣壳的组装几率是完全均等的。但在生物漫长的进化中，同一种病毒往往会展现出绝对的、单一的手性偏好。这与构成病毒衣壳的蛋白质亚基自身具备手性密切相关。

右手型（T=7D）的典型：HK97 噬菌体有尾噬菌体 HK97 的衣壳结构遵循标准的 (2,1) 路径。如果沿着它的五聚体向外观察，六聚体网格排列会呈现明显的右手螺旋形倾斜。
左手型（T=7L）的典型：人乳头瘤病毒（HPV）与 SV40 多瘤病毒这类病毒的晶格路径严格遵循 $(1,2)$ 的左手走法。正如在后面“特例”中所提及的，HPV 虽然全部由五聚体构成，但这些五聚体相互连接、跨空隙交织的轨道角度，在空间中完美契合了 T=7L 的左手反向网络。

3. 为什么手性对病毒的生命周期至关重要？

确保高效的自组装： 病毒衣壳蛋白的非对称单元（ASU）本身就是由具有特定手性折叠的氨基酸构成的。这种微观的“非对称齿轮”决定了它们在空间聚合时，只能朝着一个固定的方向（左旋或右旋）扭曲和延伸。如果允许左/右手型混用，自组装过程将会发生灾难性的晶格错位（Mis-assembly），导致病毒无法形成完整的封闭外壳。
精准的受体识别与感染： 病毒表面配体与宿主细胞受体的结合是严格的“钥匙与锁”的关系。衣壳的手性决定了表面壳粒凸起（Knobs）的角度和朝向。只有当衣壳晶格的手性偏角与宿主受体完美匹配时，病毒才能高效附着并成功触发内吞。

$T = h^{2} + h \cdot k + k^{2}$ 的推导以及数学含义

1. 建立仿射坐标系

在平面六边形网格中任选一个网格点作为原点 O（在病毒组装时，这将是一个五邻体的中心）。定义两个基向量 $\vec{a}_1$ 和 $\vec{a}_2$ ：

这两个向量沿着六边形网格的相邻两条对称轴，它们之间的夹角为 $\theta =\frac{\pi}{3}$ 。设网格的基本边长（单位长度）为 $|\vec{a}_1| = |\vec{a}_2| = a$

为了构建二十面体的一个大三角形面，我们需要在平面上找到下一个将要变成“五邻体”的顶点 P 。从原点 O 到目标点 P 的向量 $\vec{L}$ 可以用基向量的线性组合表示：

$\vec{L} = h\vec{a}_1 + k\vec{a}_2$

其中，h 和 k 是非负整数，代表在两个基向量方向上分别“走”了多少个六边形单元。

2. 计算向量 $\vec{L}$ 的长度平方

|\vec{L}|^2 = h^2|\vec{a}_1|^2 + k^2|\vec{a}_2|^2 + 2hk(\vec{a}_1 \cdot \vec{a}_2)

代入已知条件 $|\vec{a}_1| = |\vec{a}_2| = a$ ，可得：

$|\vec{L}|^2 = a^2 (h^2 + k^2 + hk)$

3. 定义三角剖分数 T

在几何学中，T 被定义为新构建的大三角形面积与基础网格小三角形面积的比值。

因为相似三角形的面积比等于其边长的平方比，所以：

$T = \frac{|\vec{L}|^2}{a^2}=h^{2} + h \cdot k + k^{2}$

物理意义： T 值代表新的大二十面体的一个面，包含了多少个基础小三角形的面积。

根据 Caspar-Klug 理论，病毒通过将原有的每一个面进一步细分为 T个更小的等边三角形来增加容量。病毒的基因组空间极其宝贵，无法编码一个巨大的、能直接包裹基因组的单一核心蛋白。1962 年 Caspar 和 Klug 提出的准等价理论指出：病毒通过使用大量相同的小蛋白亚基，让它们在空间中处于略微不同（准等价）的化学环境和弯曲度中，从而用极小的基因代价拼出了巨大的外壳，是进化上的节省空间策略。不同大小的球形衣壳由12个五聚体和数量不等的六聚体组成。在T=1时，每个三角形壳粒由3个原聚体构成，且病毒结构骨架为二十面体。此时，每个大的面不再只有 3 个亚基，而是包含了3T个亚基。故构成衣壳的壳粒蛋白亚基总数为n=T*3*20

六邻体数目的推导

根据欧拉定理 V - E + F = 2 ，为了让一个铺满六边形的平面闭合成一个类球体的封闭空间结构，必须且只能引入恰好 12 个五邻体（这 12 个五邻体提供了闭合所需的全部正高斯曲率）。蛋白亚基总数=60T，而由于二十面体骨架结构，故恒有12个五邻体贡献60个蛋白亚基。每个六邻体贡献6个蛋白亚基，故六邻体数目=（60T-60）/6，即为10T-10。

T 值	(h,k)	亚基总数 (60×T)	结构组成 (顶点/面)	代表性病毒	临床与生物学背景
1	(1, 0)	60	12 个五邻体，0 个六邻体	卫星烟草坏死病毒 (STNV)	结构极简，常为卫星病毒，依赖辅助病毒复制
3	(1, 1)	180	12 个五邻体，20 个六邻体	脊髓灰质炎病毒、甲肝病毒	典型的微小核糖核酸病毒科，引起人类肠道及中枢神经系统感染
4	(2, 0)	240	12 个五邻体，30 个六邻体	乙肝病毒 (HBV) 核心颗粒	极具生物工程价值，其核心抗原(HBcAg)是研究纳米药物递送的重要载体
7	(2, 1)	420	12 个五邻体，60 个六邻体	有尾噬菌体、SV40多瘤病毒、人乳头瘤病毒(HPV)	具有致瘤潜能，常作为基因功能研究和病毒载体开发的模型
13	(3, 1)	780	12 个五邻体，120 个六邻体	某些大型双链RNA病毒颗粒	结构复杂，能够容纳更大的基因组片段，常在复杂感染机制研究中出现

衣壳结构中的特例

T=7时的特例

经典T=7衣壳结构

HPV、多瘤病毒（T=7的衣壳结构），可见五聚体占据六聚体位置，衣壳完全由五聚体衣壳粒组成，故共包含360个衣壳蛋白。处于六重对称轴（六邻体）位置的五聚体，通过其主要衣壳蛋白（L1）C端延伸出的五条长长的柔性臂，与相邻的五聚体形成空间互锁，并由柔性臂末端的半胱氨酸残基与相邻五聚体的另一个半胱氨酸残基形成二硫键。这种“极端的准等价性”让五边形强行填补了六边形的位置，并通过柔性臂互锁的机制填补空隙连接原聚体。
